Sac metal şekillendirme proseslerinde bazı problemler ilk bakışta küçük bir kenar kusuru gibi görünür. Ancak üretim hattında kalite kaybı, hurda oranı, kalıp düzeltme süresi ve proses kararsızlığı açısından ciddi sonuçlar doğurabilir.
Edge crack, yani kenar çatlağı problemi, özellikle kesilmiş veya delinmiş kenarların şekillendirme sırasında zorlandığı bölgelerde ortaya çıkan kritik bir üretilebilirlik riskidir.
Bu problem çoğu zaman yalnızca “malzeme çatladı” şeklinde yorumlanır. Ancak mühendislik açısından edge crack; malzeme davranışı, kesim kalitesi, parça geometrisi, proses sırası ve kalıp tasarımının birlikte değerlendirilmesi gereken çok yönlü bir problemdir.
Edge Crack Nedir?
Edge crack, sac parçanın kesilmiş, delinmiş veya trim edilmiş kenar bölgelerinde şekillendirme sırasında oluşan lokal çatlak problemidir.

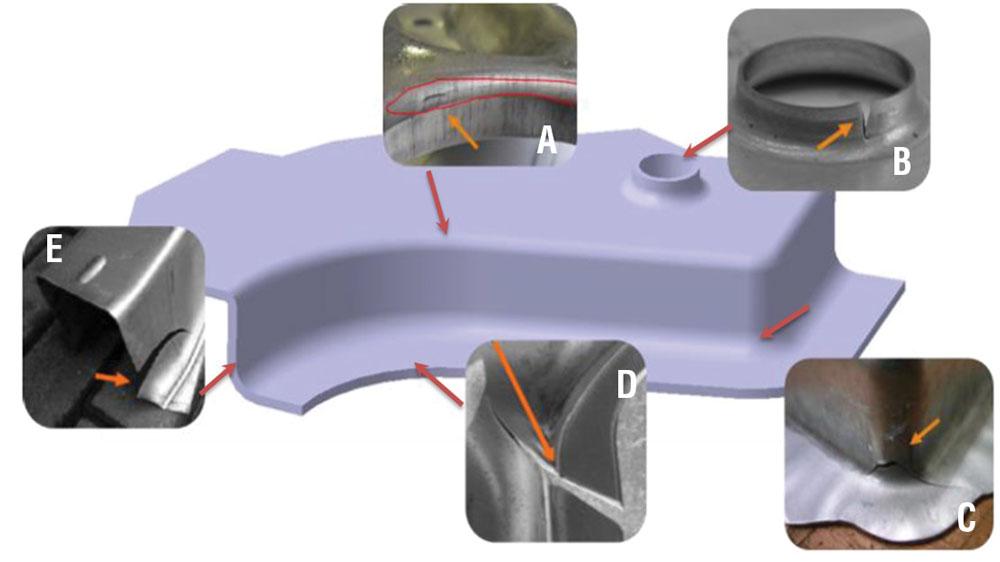

Bu çatlaklar genellikle flanş bölgelerinde, delik çevrelerinde, trim hattına yakın alanlarda veya kenarın çekme gerilmesi altında kaldığı bölgelerde görülür.
Kenar bölgesi, kesme operasyonundan sonra malzemenin geri kalan kısmına göre daha hassas hale gelebilir. Kesim sırasında oluşan mikro çatlaklar, çapak, sertleşmiş bölge veya düzensiz kesim yüzeyi; şekillendirme sırasında çatlak başlangıç noktası oluşturabilir.
Bu nedenle edge crack problemi yalnızca form operasyonunun sonucu değildir. Çoğu zaman önceki operasyonların ve kenar kalitesinin de etkisini taşır.
Sahada Nasıl Görülür?
Edge crack problemi üretim veya try-out aşamasında genellikle şu şekilde karşımıza çıkar:
- Kesilmiş kenarda lokal çatlak oluşumu
- Flanş bölgesinde ilerleyen yırtılma
- Delik çevresinde açılma veya çatlama
- Trim hattı boyunca düzensiz kopma
- Aynı bölgede tekrarlayan kalite problemi
- Malzeme lotu değiştiğinde artan çatlak riski
- Küçük proses değişikliklerinde problemin tekrar ortaya çıkması
Bu belirtiler çoğu zaman parçanın genel formabilitesinden farklı bir davranış gösterir. Parça genel olarak şekillenebilir görünse bile, kesilmiş kenar bölgesi lokal olarak kritik hale gelebilir.
Edge Crack Neden Oluşur?
Edge crack problemi genellikle tek bir nedene bağlı değildir. Malzeme, kesim kalitesi, geometri ve proses koşulları birlikte değerlendirilmelidir.
Kesim Kenarı Kalitesi
Kesme işlemi sonrası oluşan kenar yüzeyi, edge crack riskinin en önemli kaynaklarından biridir.
Kesme boşluğu, bıçak keskinliği, çapak yönü, kopma yüzeyi kalitesi ve kesim sırasında oluşan mikro hasarlar; kenarın şekillendirme sırasındaki dayanımını etkiler.
Dışarıdan bakıldığında kabul edilebilir görünen bir kesim kenarı, yüksek gerinim altında çatlak başlangıcı oluşturabilir.
Malzeme Davranışı
Yüksek dayanımlı çelikler ve bazı alüminyum alaşımları, kenar çatlağı açısından daha hassas davranış gösterebilir.
Burada yalnızca malzemenin toplam uzama değeri yeterli bir gösterge değildir. Malzemenin kenar deformasyon kapasitesi, anizotropi davranışı, şekillendirme geçmişi ve lokal hasara karşı duyarlılığı da dikkate alınmalıdır.
Bir malzeme genel formabilite açısından güvenli görünse bile, kesilmiş kenar performansı açısından risk taşıyabilir.
Parça Geometrisi
Parça geometrisi, edge crack oluşumunda belirleyici etkiye sahiptir.
Kesilmiş kenarın germe altında kaldığı flanş bölgeleri, dar geçişler, keskin köşeler, küçük radyüsler ve delik çevreleri kritik alanlar oluşturabilir.
Özellikle kenar bölgesinde malzeme akışının zorlandığı veya lokal gerinimin arttığı durumlarda çatlak riski yükselir.
Proses Koşulları
Pot kuvveti, süzdürme etkisi, sürtünme, yağlama, operasyon sırası ve form derinliği; malzeme akışını doğrudan etkiler.
Malzeme akışı dengeli değilse, bazı kenar bölgeleri gereğinden fazla zorlanabilir. Bu durumda çatlak yalnızca malzeme kaynaklı değil, proses tasarımının sonucu olarak ortaya çıkar.
Bu nedenle edge crack değerlendirmesi yapılırken yalnızca çatlağın oluştuğu bölgeye değil, parçanın genel malzeme akışına da bakılmalıdır.
Analiz Edge Crack Riskini Nasıl Gösterir?
Edge crack riskini değerlendirmek için yalnızca genel formabilite sonucuna bakmak her zaman yeterli değildir.
FLC haritaları, parçanın genel yırtılma riskini değerlendirmek için önemli bir araçtır. Ancak edge crack problemi çoğu zaman kesilmiş kenarın hasar geçmişi, kenar gerinimi ve lokal deformasyon koşullarıyla ilişkilidir.
Bu nedenle analiz sürecinde şu noktalar birlikte değerlendirilmelidir:
- Kesilmiş kenar bölgelerindeki lokal gerinim
- Flanş ve trim hattı boyunca deformasyon dağılımı
- Delik çevresindeki genişleme davranışı
- Malzeme akış yönü
- Kenar bölgesindeki incelme eğilimi
- Operasyonlar arası deformasyon geçmişi
- Kritik kenar bölgelerinin proses içindeki zorlanma durumu
Burada amaç yalnızca riskli alanı görmek değildir.
Asıl amaç, riskin neden oluştuğunu anlamak ve proses açısından doğru mühendislik kararını vermektir.
Edge Crack Nasıl Azaltılabilir?
Edge crack probleminin çözümünde tek bir parametreye odaklanmak çoğu zaman yeterli değildir. Problem; kesim, malzeme, geometri ve proses birlikte değerlendirilerek ele alınmalıdır.
Kesim kalitesi kontrol edilmeli, kritik kenar bölgelerinde çapak yönü ve kesim yüzeyi dikkatle incelenmelidir.
Parça geometrisinde kenarı zorlayan bölgeler varsa, geçişler, radyüsler, flanş yapısı veya trim hattı mühendislik açısından yeniden değerlendirilebilir.
Proses tarafında ise malzeme akışı, süzdürme etkisi, sürtünme koşulları ve operasyon sırası birlikte incelenmelidir.
Bazı durumlarda çözüm, yalnızca bir bölgedeki çatlağı ortadan kaldırmak değildir. Daha dengeli bir malzeme akışı ve daha güvenli bir proses mantığı oluşturmak gerekir.
Mühendislik Yorumu
Edge crack problemi çoğu zaman küçük bir kenar kusuru gibi başlar, fakat arkasında daha büyük bir proses dengesizliği olabilir.
Bu nedenle problemi yalnızca “malzeme zayıf” veya “kesim kötü” şeklinde yorumlamak eksik kalır.
Doğru mühendislik yaklaşımı şu sorularla başlamalıdır:
- Çatlak gerçekten kesilmiş kenardan mı başlıyor?
- Kenar bölgesi daha önce hangi operasyonlardan geçti?
- Çapak yönü form sırasında kritik tarafa mı bakıyor?
- Malzeme akışı kenar bölgesini gereğinden fazla mı zorluyor?
- Trim hattı veya flanş geometrisi riski artırıyor mu?
- Proses parametreleri bu bölgedeki gerinimi etkiliyor mu?
- Aynı risk üretimden önce analizde görülebilir miydi?
Bu sorular, problemi yüzeysel bir kalite hatası olmaktan çıkarır ve mühendislik değerlendirmesine dönüştürür.
Edge crack, yalnızca kenarda oluşan bir çatlak değildir. Prosesin malzemeyi nasıl yönettiğini gösteren önemli bir işarettir.
Sonuç
Sac metal şekillendirme proseslerinde edge crack problemi; malzeme, kesim kalitesi, geometri ve proses koşullarının birlikte değerlendirilmesini gerektiren kritik bir üretilebilirlik konusudur.
Bu problem doğru analiz edilmediğinde, kalıp düzeltme süresi uzayabilir, hurda oranı artabilir ve üretim kararlılığı düşebilir.
MTE-FORM yaklaşımında edge crack yalnızca oluşan çatlağın yeriyle değerlendirilmez. Çatlağın nedeni, proses içindeki davranışı ve üretilebilirlik üzerindeki etkisi birlikte yorumlanır.
Çünkü doğru mühendislik yaklaşımı, yalnızca problemi görmek değil; problemin neden oluştuğunu anlamaktır.
